項目 |
項目描述 |
|
輸入 |
額定電壓、頻率 |
單相220伏級：單相220V，50Hz/60Hz； |
|
三相380伏級：三相380V，50Hz/60Hz |
|
允許電壓波動范圍 |
單相220伏級：200～260V； |
|
三相380伏級：320～460V |
|
輸出 |
電壓 |
0～380V |
|
頻率 |
0～600Hz |
|
過載能力 |
150%額定電流1分鐘 |
|
控制性能 |
控制方式 |
無PG矢量控制，有PG矢量控制，開環V/F控制，無PG轉矩控制，有PG轉矩控制 |
|
速度控制精度 |
±0.5% 額定同步轉速（無PG矢量控制）； |
|
±0.1% 額定同步轉速（有PG矢量控制）； |
|
±1% 額定同步轉速（V/F控制）； |
|
調速范圍 |
1：2000（有PG矢量控制）； |
|
1：100（無PG矢量控制）； |
|
1：50（V/F控制）； |
|
起動轉矩 |
1.0Hz：150% 額定轉矩（V/F控制）； |
|
0.5Hz：150% 額定轉矩(無PG矢量控制)； |
|
0Hz：180% 額定轉矩（有PG矢量控制）； |
|
速度波動 |
±0.3% 額定同步轉速（無PG矢量控制）； |
|
±0.1% 額定同步轉速（有PG矢量控制）； |
|
轉矩控制精度 |
±10% 額定轉矩（無PG矢量控制，無PG轉矩控制）； |
|
±5% 額定轉矩（有PG矢量控制，有PG轉矩控制）。 |
|
轉矩響應 |
≤20ms（無PG矢量控制）； |
|
≤10ms（有PG矢量控制）； |
|
頻率精度 |
數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5% |
|
頻率分辨率 |
模擬設定 |
最高頻率的0.1% |
|
數字設定精度 |
0.01Hz |
|
外部脈沖 |
最高頻率的0.1% |
|
轉矩提升 |
自動轉矩提升；手動轉矩提升0.1～12.0% |
|
V/F曲線 |
額定頻率在5～650Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 |
|
(電壓頻率特性) |
|
加減速曲線 |
兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選 ，最長1000分鐘 |
|
制動 |
能耗制動 |
已內置制動單元，只需在（+）與PB之間加制動電阻 |
|
直流制動 |
起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s |
|
點動 |
點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0秒可設置 |
|
多段速運行 |
通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存 |
|
內置PID控制器 |
可方便地構成閉環控制系統 |
|
自動節能運行 |
根據負載情況，自動優化V/F曲線，實現節能運行 |
|
自動電壓調整(AVR) |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|
自動限流 |
對運行期間電流自動限制，防止頻繁過流故障跳閘 |
|
載波調制 |
根據負載特性自動調整載波 |
|
轉速跟蹤再啟動 |
實現對旋轉中的電機的無沖擊平滑起動 |
|
運行功能 |
運行命令給定通道 |
操作鍵盤給定、控制端子給定、通訊給定，可通過多種方式切換 |
|
運行頻率給定通道 |
主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換 |
|
捆綁功能 |
運行命令通道與頻率給定通道可以任意捆綁，同步切換 |
|
輸入 |
數字輸入通道 |
7路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入50KHz。
|
|
輸出 |
模擬輸入通道 |
2路模擬輸入通道，其中AI1可選4～20mA或0～10V輸出，AI2通道為差分輸入，4～20mA或-10～10V輸入可選。 |
|
特性 |
脈沖輸出通道 |
0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出 |
|
模擬輸出通道 |
1路模擬信號輸出，其中AO通道可選4～20mA或0～10V，可實現設定頻率、輸出頻率等物理量的輸出。 |
|
特色 |
快速限流 |
最大程度限制變頻器過流、更可靠運行 |
|
功能 |
單脈沖控制 |
適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠，不易誤操作 |
|
定長控制 |
可實現定長控制 |
|
定時控制 |
定時控制功能：設定時間范圍0.1Min ～ 6500.0Min |
|
虛擬端子 |
五組虛擬輸入、輸出IO，可實現簡易邏輯控制 |
|

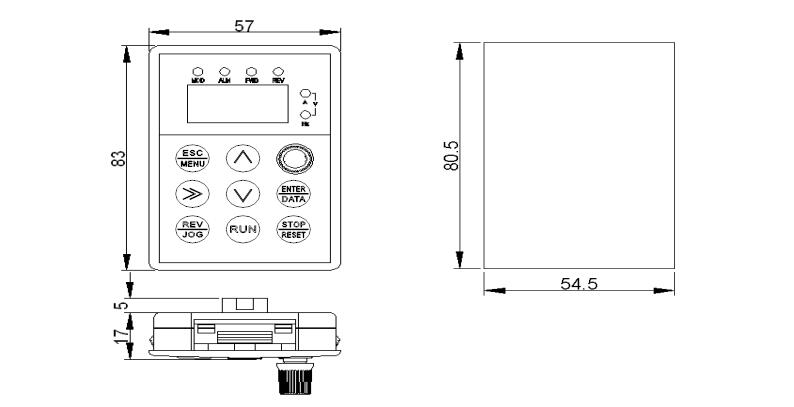

操作鍵盤 |
鍵盤顯示 |
可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 |
|
按鍵鎖定 |
實現對按鍵的部分或者全部鎖定 |
|
保護功能 |
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護
、繼電器吸合保護、端子保護、停電不停保護等 |
|
環境 |
使用場所 |
室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
海拔 |
低于1000米。（高于1000米時需降額使用，
每增加1000米高度輸出電流約降低額定電流的10%） |
|
周圍溫度 |
-10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱) |
|
周圍濕度 |
小于95%RH，無水珠凝結 |
|
振動 |
小于5.9米/秒2(0.6g) |
|
存儲溫度 |
-40℃～+70℃ |
|

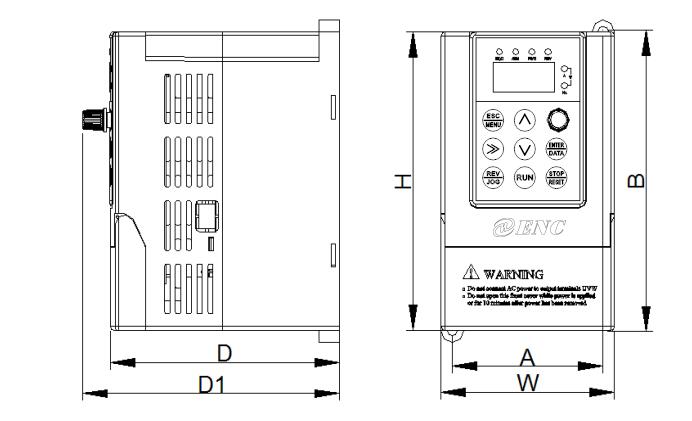

結構 |
防護等級 |
IP20 |
|
冷卻方式 |
強制風冷 |
|
安裝方式 |
壁掛式 |
