EN600變頻器在直進式拉絲機中的應用
直進式拉絲機是金屬線材加工設備,可對高、中、低碳鋼絲、不銹鋼絲、銅絲、合金銅絲、鋁合金絲等進行拉伸加工。適宜拉拔材料:焊條、焊絲、鋼絲、電線電覽、合金絲等各種金屬線材。

一、行業介紹


直進式拉絲機是金屬線材加工設備,可對高、中、低碳鋼絲、不銹鋼絲、銅絲、合金銅絲、鋁合金絲等進行拉伸加工。適宜拉拔材料:焊條、焊絲( 氣保焊絲、埋弧焊絲、藥芯焊絲等 )、鋼絲( 高、中、低碳鋼絲、不銹鋼絲、預應力鋼絲、輪胎鋼絲、膠管鋼絲、彈簧鋼絲、鋼簾線等 );電線電覽( 鋁包鋼絲、銅絲、鋁絲等 )、合金絲等各種金屬線材。

?


二、設備描述


直進拉絲機將粗口徑的盤條經過多道次拉拔后,變成細口徑的金屬絲,拉絲機設備由放卷、多級模具拉伸、收卷組成;比如一個 EN600 驅動的8變頻器聯動系統#1~#7電機完成6級模具壓縮拉伸,#7線盤輸出的成品線材給收#8收線盤。




三、EN600應用方案實現


1、方案描述


客戶現場的直進拉絲機有8臺電機驅動,#1~#7電機為拉模用功率18.5KW,#8號電機為收卷用功率為7.5KW。操作員需在操作臺上用旋鈕調速,一個主調旋鈕對#1~#7電機總調,每臺還需微調。#8號收卷電機單獨電位器給定力矩。電氣配置如下:


#1 ~#7電機配置:  EN600-4T0185G/P      速度模式      模擬量速度給定


#8   電機配置:  EN600-4T0075G/P      轉矩模式      模擬量轉矩給定


2、電氣控制接線


8臺EN600系列變頻器均采用0~10V電壓給定速度,其中拉模#1~#7共用主調電位器,然后每臺再有個微調電位器,收卷#8單獨電位器調速。

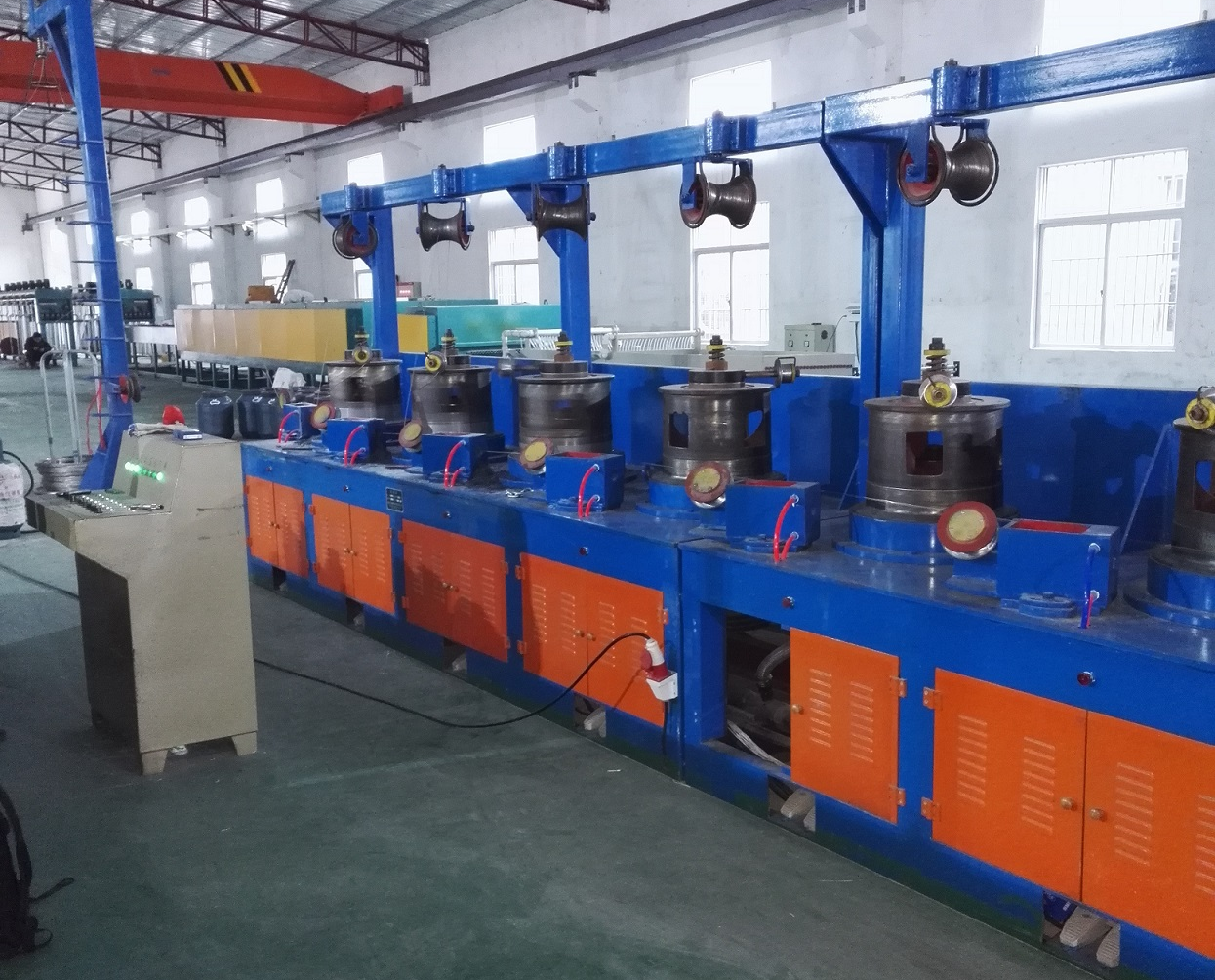

3、現場應用圖片


??




?


4、EN600參數設置


EN600 直進拉絲機 參考設置參數如下:


拉伸電機變頻器參數設置

功能代碼

功能名稱

出廠值

設置值

F01.00

主頻率輸入通道選擇

0

1

F01.12

下限頻率

0.4

2

F01.15

運行命令通道選擇

0

1

F01.17

加速時間 1


100

F01.18

減速時間 1


100

F08.18

輸入端子 X1 功能選擇

1

1

F08.19

輸入端子 X2 功能選擇

2

3

F08.20

輸入端子 X3 功能選擇

0

4

F15.01

異步電機額定功率


根據電機實際設置

F15.02

異步電機額定電壓


F15.03

異步電機額定電流


F15.04

異步電機額定頻率


F15.05

異步電機額定轉速


F15.06

異步電機極對數




拉伸電機變頻器參數設置



功能代碼

功能名稱

出廠值

設置值

F01.00

主頻率輸入通道選擇

0

1

F01.12

下限頻率

0.4

2

F01.15

運行命令通道選擇

0

1

F01.17

加速時間 1


100

F01.18

減速時間 1


100

F08.18

輸入端子 X1 功能選擇

1

1

F08.19

輸入端子 X2 功能選擇

2

3

F08.20

輸入端子 X3 功能選擇

0

4

F15.01

異步電機額定功率


根據電機實際設置

F15.02

異步電機額定電壓


F15.03

異步電機額定電流


F15.04

異步電機額定頻率


F15.05

異步電機額定轉速


F15.06

異步電機極對數


?  F15.07

異步電機定子電阻


靜止整定或脫開負載旋轉整定參數

F15.08

異步電機轉子電阻


F15.09

異步電機漏感


F15.10

異步電機互感


F15.11

異步電機空載電流



四、EN600應用優勢


1 、整個系統操作簡單,可靠性高,可以任意選擇拉伸的道數。動力傳動全部選擇易能通用變頻器。


2 、啟停平滑,易能通用變頻器的矢量模式轉矩控制在卷繞電機上充分體現出來。


3 、控制臺與變頻柜相隔較遠,布線未采取任何處理方法,強電磁環境下易能變頻器表現穩定可靠。


4 、直進式的粗拉或中拉系統,易能變頻器都能適應。


?
